Messunterlegscheibe zur Ermittlung der Vorspannkraft bei der Schraubmontage und wärend des Prozesses
Eine besondere Herausforderung für die Schraubmontage ist die Kontrolle der erzeugten Vorspannkräfte in industriell verwendeten Schrauben. In vielen Fällen kann dies nur über die Messung der Vorspannkraft sicher geschehen. Bisher gibt es die Möglichkeiten, entweder eine Messschraube mit integriertem Messstift oder kalibrierte Schrauben mit mechanischer Messung über Bügelmessschrauben/Micrometer zu verwenden. Des Weiteren können die sehr teuren Messdosen eingesetzt werden. Benötigt wird ein einfaches, kostengünstiges, robustes und sicheres Verfahren. Mit der ®boltvalid-Messunterlegscheibe wird die Kontrolle der Schraubenvorspannkraft zur Absicherung
• des Montageergebnisses
• der Betriebsschraubenkraft
ermöglicht. Zur permanenten Überwachung, mit Zustandsveränderung zur Ermittlung der aktuell vorhandenen Betriebsspannung und eventuell entstehender Gefahren, kann
• der Handlungsbedarf
• ein Alarmsignal
generiert, mit einem Handgerät ausgelesen oder an eine Schalt- oder Überwachungszentrale übermittelt werden.

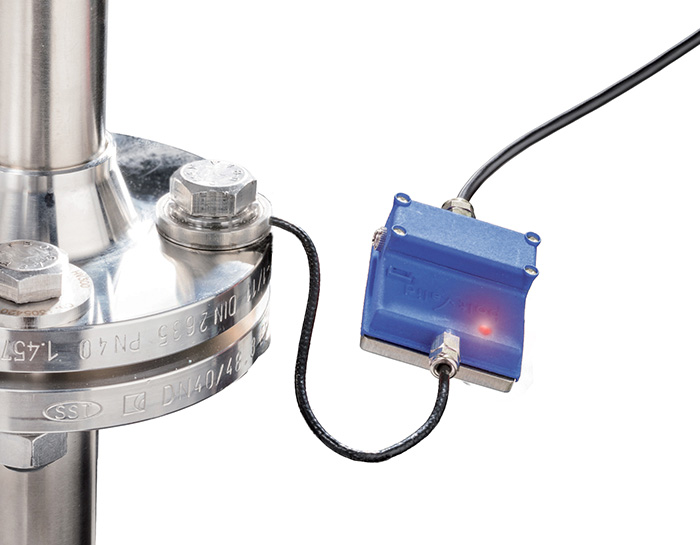

Die ®boltvalid als messende Unterlegscheibe misst die Verformung der Scheibe durch die von der Schraube aufgebrachten Vorspannkraft.
Wenn Sie aus Kostengründen auf einen Einsatz der BoltValid unter jeder Schraube verzichten wollen, so können Sie (so wie hier als Beispiel an einem 12-Schrauben-Flansch) mit vier BoltValid die Montage begleiten und überprüfen. Es ist also möglich , mit nur geringen Mehrkosten die Motage zu validieren und dauerhaft zu monitoren.
OEM - Scheibe M48
Unter Umständen sind unsere Standardausführungen nicht für Ihren Einsatz geeignet oder passend? Dann bieten wir Ihnen hier gerne eine auf Sie zugeschnittene Lösung an.
Größen M8 bis M48
Unsere BoltValid ist in den gängigen Scheibengrößen erhältlich. Zudem können wir Ihnen neben Signalübertragung per Funk auch einen 4...20 mA- Ausgang oder eine Hochtemperatur - Version bis 150°C bieten.
YouTube Video 1- Flanschinstallation
Hier beispielhaft dargestellt, eine Flanscheinstallation mit BoltValid.
YouTube Video 2- Funktion
Grundsätzliche Funktion der BoltValid mit der Software BoltMon.
